GAA란 무엇인가? 삼성 파운드리의 미래를 바꿀 신기술

반도체 초미세 공정의 한계를 뛰어넘는 '게임 체인저', GAA(Gate-All-Around) 기술이란 무엇일까요? 기존 핀펫(FinFET)과의 차이점, 삼성전자가 세계 최초로 양산에 성공한 GAA 기술의 장점과 파운드리 시장의 미래를 완벽하게 설명합니다.

---

TSMC를 제친 '비밀병기', GAA 기술에 주목하라

최근 삼성전자가 테슬라와 23조 원 규모의 차세대 자율주행 칩 생산 계약을 따냈다는 소식이 전해지며, 반도체 업계가 들썩였습니다. 세계 1위 파운드리 기업인 TSMC를 제치고 따낸 이 '세기의 딜' 뒤에는 삼성의 압도적인 기술적 '승부수'가 있었습니다. 그 비밀병기의 이름이 바로 GAA(Gate-All-Around) 입니다.

'GAA'는 일반 대중에게는 생소한 단어일지 모릅니다. 하지만 이 기술은 인공지능(AI), 자율주행, 고성능 컴퓨팅(HPC) 등 미래 산업의 명운을 결정할 차세대 반도체의 핵심 열쇠입니다. 삼성전자는 이 GAA 기술을 세계 최초로 양산에 성공하며, TSMC가 굳건히 지키고 있던 파운드리 왕국에 균열을 내기 시작했습니다.

이 글에서는 세계 최고의 SEO 전문가이자 콘텐츠 마케터로서, 'GAA란 무엇인가?'라는 근본적인 질문에 대한 가장 쉬운 설명부터, 기존 기술(핀펫)과의 차이점, 그리고 이 신기술이 삼성 파운드리의 미래를 어떻게 바꾸고 있는지 심층적으로 분석해 드리겠습니다.

---

반도체의 '스위치', 트랜지스터의 진화: 왜 GAA가 필요했나?

GAA를 이해하려면 먼저 반도체의 기본 단위인 **트랜지스터(Transistor)**를 알아야 합니다. 트랜지스터는 전류의 흐름을 제어하는 아주 작은 '스위치' 역할을 합니다. 이 스위치를 얼마나 작고, 빠르고, 정밀하게 켜고 끌 수 있느냐가 반도체의 성능을 결정합니다.

트랜지스터에는 전류가 흐르는 통로인 **채널(Channel)**과, 이 통로를 열고 닫는 문지기 역할의 **게이트(Gate)**가 있습니다. 문제는 반도체 기술이 발전하며 이 트랜지스터의 크기가 나노미터(nm, 10억 분의 1미터) 단위로 작아지면서 발생했습니다. 문(게이트)이 너무 작아지자 통로(채널)를 제대로 통제하지 못하고, 엉뚱한 곳으로 전류가 새어 나가는 '누설 전류(Leakage Current)' 문제가 심각해진 것입니다. 이는 반도체의 성능 저하와 전력 소비 증가의 주범이었습니다.

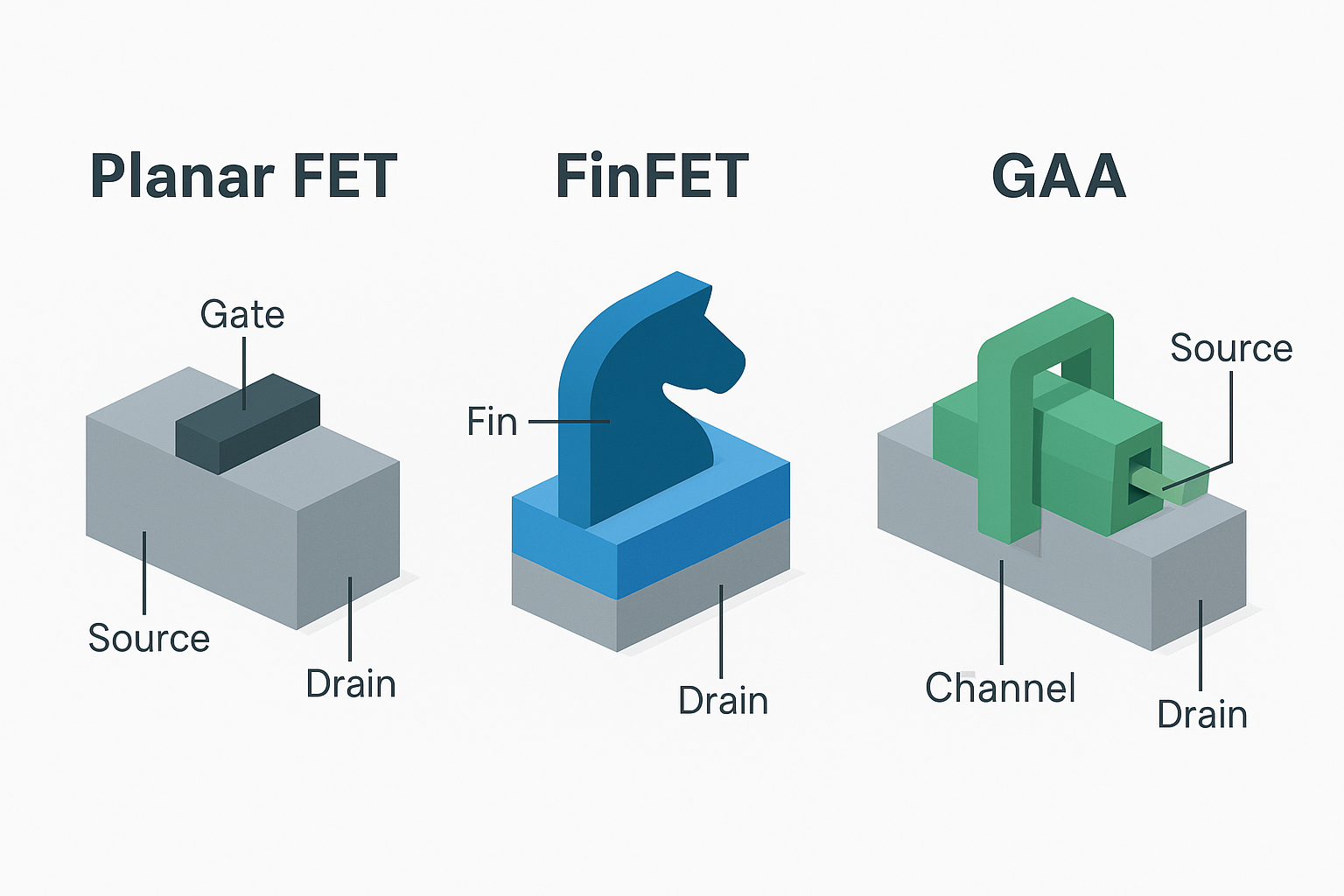

이 누설 전류를 잡기 위해 '게이트'와 '채널'의 구조는 다음과 같이 진화해 왔습니다.

• 1단계 (2D): 플라나펫 (PlanarFET)
  • 게이트가 채널의 **윗면(1면)**만 덮는 평면 구조. 가장 기본적인 형태로, 크기가 작아지자 누설 전류 문제가 가장 심각했습니다.
• 2단계 (3D): 핀펫 (FinFET)
  • 채널을 물고기 지느러미(Fin)처럼 3D로 세우고, 게이트가 이 채널의 **3면(왼쪽, 오른쪽, 위)**을 감싸는 입체 구조. 접촉면이 넓어져 전류 제어 능력이 크게 향상되었고, 10나노 이하 공정 시대를 연 핵심 기술이었습니다. TSMC가 이 기술의 강자였습니다.
• 3단계 (차세대 3D): GAA (Gate-All-Around)
  • 핀펫의 한계를 뛰어넘기 위해, 게이트가 채널의 4면 전체를 동그랗게 감싸는 구조. 말 그대로 'Gate-All-Around', 문이 통로의 모든 면을 감싸고 있어 누설 전류를 거의 완벽에 가깝게 차단합니다. 이것이 바로 현존하는 가장 진보한 트랜지스터 구조입니다.

---

GAA의 압도적인 장점: 무엇이 다른가?

GAA는 핀펫(FinFET) 대비 모든 면에서 월등한 성능을 자랑합니다.

1. 압도적인 전력 효율과 성능

게이트가 채널을 4면에서 완벽하게 제어하기 때문에, 원치 않는 누설 전류를 최소화할 수 있습니다. 이는 곧 **'저전력'**과 **'고성능'**이라는 두 마리 토끼를 동시에 잡는 것을 의미합니다.

• 삼성전자의 발표에 따르면, 자사의 3나노 GAA 공정은 기존 5나노 핀펫 공정 대비:
  • 소비 전력 45% 감소
  • 성능 23% 향상
  • 면적 16% 축소

이는 같은 배터리로 스마트폰을 훨씬 더 오래 사용하고, AI는 더 빨리 연산하며, 데이터센터는 더 적은 전기로 운영될 수 있음을 의미합니다.

2. 자유로운 설계 유연성: '나노시트(Nanosheet)'의 마법

GAA 구조의 또 다른 핵심은 채널의 모양을 자유롭게 만들 수 있다는 점입니다. 특히 삼성전자가 독자적으로 개발한 MBCFET™ (Multi-Bridge Channel FET) 기술은 기존의 얇은 선 형태(나노와이어)가 아닌, 넓적한 종이 형태의 **'나노시트(Nanosheet)'**를 여러 장 쌓아 올리는 방식입니다.

• 설계 유연성: 이 나노시트의 폭을 넓히거나 좁힘으로써, 칩 설계자들은 필요에 따라 고성능에 특화된 칩 또는 초저전력에 특화된 칩을 자유자재로 설계할 수 있습니다. 핀펫 구조는 핀의 개수로만 성능을 조절해야 해 유연성이 떨어졌지만, GAA는 맞춤형 설계가 가능해진 것입니다.

 3. '2나노 이하' 초미세 공정으로 가는 유일한 길

핀펫 기술은 3나노 부근에서 물리적 한계에 도달했습니다. 더 이상 트랜지스터를 작게 만드는 것이 불가능에 가까워진 것입니다. GAA는 이 한계를 극복하고 2나노, 1.4나노 등 미래의 초미세 공정으로 나아갈 수 있는 유일한 기술적 해법입니다.

---

삼성의 'GAA 승부수': 세계 최초에서 세계 최고로

GAA 기술의 중요성을 일찌감치 간파한 삼성전자는 과감한 '승부수'를 던졌습니다.

1. 세계 최초 3나노 GAA 양산 성공

2022년 6월, 삼성전자는 경쟁사인 TSMC보다 먼저 세계 최초로 GAA 기술을 적용한 3나노 반도체 양산에 성공했다고 발표했습니다. 이는 기술 로드맵상에서 TSMC를 앞지른 역사적인 사건이었습니다.

2. 초기 수율 문제와 '성장의 아픔'

하지만 '세계 최초'의 길은 험난했습니다. 삼성은 GAA라는 새로운 기술을 도입하는 과정에서 초기 수율(전체 생산품에서 양품의 비율)을 안정시키는 데 어려움을 겪었습니다. 이 때문에 퀄컴, 엔비디아 등 대형 고객사들이 수율이 안정된 TSMC의 기존 핀펫 공정을 선택하며, 삼성 파운드리는 한때 '고객사 이탈'이라는 아픔을 겪기도 했습니다.

3. 테슬라 계약으로 증명된 기술력과 신뢰

그러나 삼성은 포기하지 않았습니다. 꾸준한 연구개발을 통해 4나노, 3나노 GAA 공정의 수율을 크게 끌어올렸고, 마침내 그 기술력을 인정받는 결정적인 순간을 맞이했습니다. 바로 테슬라와의 23조 원 규모 차세대 AI 칩 생산 계약입니다.

이는 삼성의 GAA 기술이 이제 '세계 최초'를 넘어 '세계 최고' 수준의 신뢰성과 경쟁력을 갖췄음을 시장에서 공식적으로 인정받은 사건입니다. 이 계약을 발판 삼아 삼성은 TSMC와의 파운드리 시장 점유율 격차를 좁히고, 다시 한번 '초격차'를 향한 발판을 마련하게 되었습니다.

---

GAA, 삼성 반도체의 '게임 체인저'

GAA 기술은 단순한 기술 용어가 아닙니다. 이는 반도체 미세화의 물리적 한계를 돌파하고, AI와 자율주행 시대의 문을 여는 핵심 동력입니다. 삼성전자는 이 '게임 체인저' 기술에 모든 것을 걸었고, 비록 초기에 어려움은 있었지만, 결국 세계 최초 양산과 대형 수주라는 쾌거를 이루며 그들의 선택이 틀리지 않았음을 증명해냈습니다.

이제 파운드리 시장의 경쟁은 '누가 더 GAA 기술을 안정적으로, 높은 성능으로 구현해내느냐'의 싸움으로 재편될 것입니다. 세계 최초로 GAA 시대를 연 삼성전자가 과연 이 기술을 무기로 TSMC를 넘어 파운드리 시장의 진정한 강자로 우뚝 설 수 있을지, 그들의 다음 행보에 전 세계의 이목이 집중되고 있습니다.

---

FAQ (자주 묻는 질문)

Q1: TSMC도 GAA 기술을 개발하고 있나요?
A: 네, 그렇습니다. TSMC는 3나노까지는 기존의 안정적인 핀펫(FinFET) 기술을 사용하고, 2025년 양산을 목표로 하는 2나노 공정부터 GAA 기술을 도입할 계획입니다. 삼성보다 도입 시기는 늦지만, 막강한 고객 기반과 생산 능력을 바탕으로 삼성과 치열한 경쟁을 펼칠 것으로 예상됩니다.

Q2: GAA 기술은 주로 어떤 반도체에 사용되나요?
A: 고성능과 저전력이 동시에 요구되는 최첨단 반도체에 주로 사용됩니다. 스마트폰의 두뇌인 AP(Application Processor), AI 연산을 위한 GPU(그래픽 처리 장치) 및 NPU(신경망 처리 장치), 자율주행 칩, 고성능 컴퓨팅(HPC)용 서버 칩 등이 주요 적용 분야입니다.

Q3: 삼성의 GAA 기술 이름이 MBCFET™인데, 무슨 뜻인가요?
A: MBCFET™은 Multi-Bridge Channel FET의 약자입니다. 채널(Channel)이 여러 개(Multi)의 다리(Bridge) 형태로 이루어진 전계효과 트랜지스터(FET)라는 의미로, 삼성전자가 개발한 나노시트 기반의 GAA 기술에 붙인 고유 브랜드 명입니다.

Q4: GAA 기술의 단점은 없나요?
A: 가장 큰 단점은 제조 공정이 매우 복잡하고 어렵다는 것입니다. 핀펫보다 훨씬 더 정교한 증착 및 식각 기술이 필요해, 생산 단가가 높고 초기 수율을 확보하기가 어렵습니다. 삼성이 초기에 겪었던 어려움도 바로 이 때문입니다.

Q5: GAA 다음 세대의 트랜지스터 기술도 있나요?
A: 네, 과학자들은 GAA 다음 세대 기술도 연구하고 있습니다. 대표적으로는 N형 트랜지스터와 P형 트랜지스터를 수직으로 쌓아올려 집적도를 더욱 극대화하는 CFET(Complementary FET) 등이 거론되고 있습니다.
